吉林省中吉特種設備檢驗檢測有限公司

OTIS GEN2緊急操作和動態試驗

作者:馮明   添加時間:2018-04-20 15:14:53   瀏覽:

打印本文



緊急操作、動態試驗
OTIS GEN2
     GEN2是奧的斯一種再創作的電梯,它是對電梯核心的重新創作,是奧的斯發明的第二代電梯,運行穩定性和舒適型非常高,噪聲小、節省井道空間,對于無機房電梯,是一個不錯的選擇。

     筆者在檢驗過程中發現,很多業內人士對EI盤功能、緊急操作、試驗方法不熟悉,故編輯此文,給業內人士帶來福音:

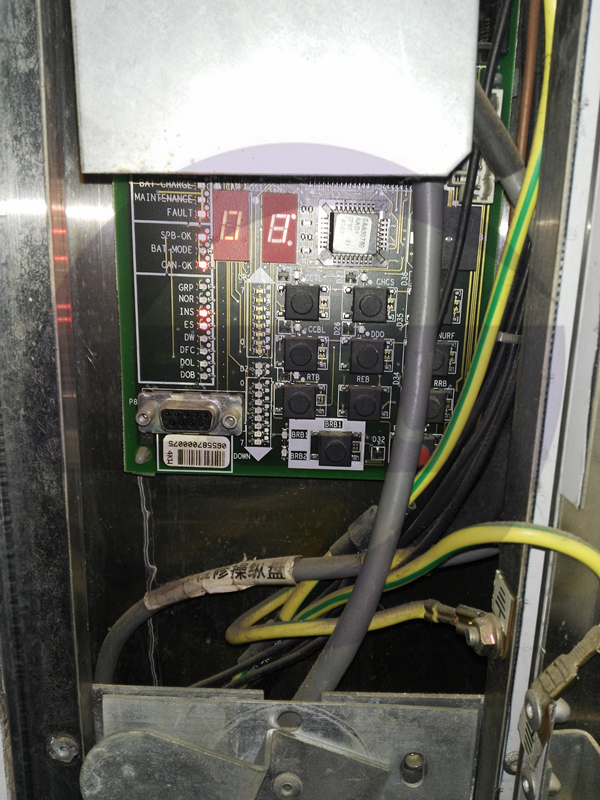

GEN2控制屏

GEN2控制屏

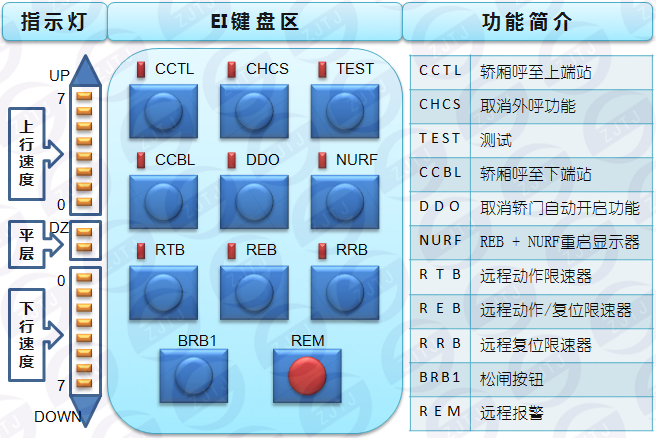

EI鍵盤區詳細介紹

CCTL:按CCTL按鈕,按鈕對應上方的紅色LED閃爍一下,此按鈕功能是把轎廂呼至頂層端站。

CCBL:按CCBL按鈕,按鈕對應上方的紅色LED閃爍一下,此按鈕功能是把轎廂呼至底層端站。

CHCS:長按按鈕或按一下,(根據不同出廠設置操作方法分為長按或短按)按鈕對應上方的紅色LED燈長亮,此按鈕功能是將轎廂外呼功能取消。

 注:此時內選功能有效。

DDO:長按DDO按鈕或按一下,按鈕對應上方的紅色LED燈長亮,此按鈕功能是將轎廂到站后轎門自動開門功能取消。

 注:轎廂到站后,在轎廂內按開門鍵可開門。

RTB+REB:同時按RTB和REB,可遠程動作限速器。

REB+RRB:同時按REB和RRB,可遠程復位限速器。

BRB1:按住或按一下BRBI按鈕,此按鈕要與松閘鑰匙接通應急電源才能實現松閘功能,詳見緊急操作模塊。

緊急救援裝置——松閘裝置

1.確認所有層門處于關閉狀態,轎廂內和1層或建筑物出口層層門外防止護欄,提醒乘客此電梯處于非服務狀態。

2.緊急電動運行(ERO)將轎廂運行至頂層端站下一層,轎門門頭位置略高于頂層層門地坎大約300mm。

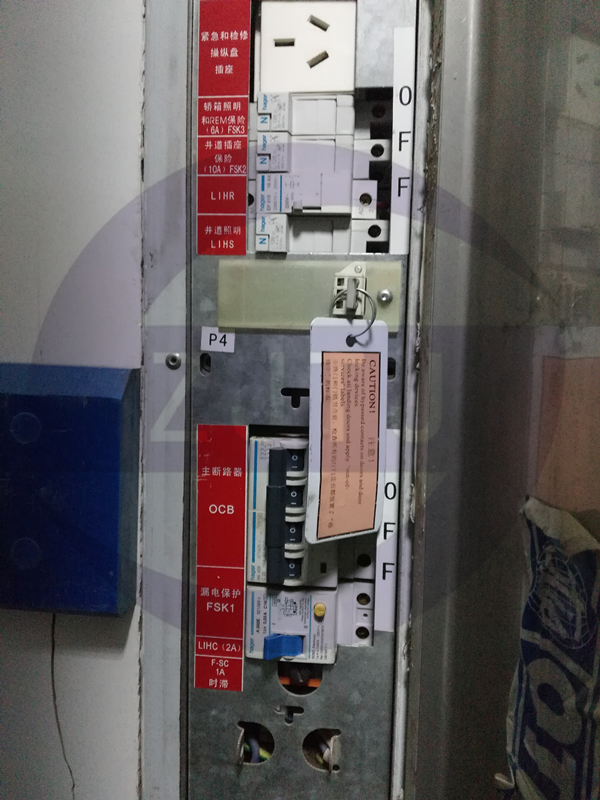

3.斷開主電源開關。

4.打開層門,將門阻止器放在層門中間,阻止層門關閉,鎖緊門阻止器,間隙大約150mm,便于觀察轎廂運行情況 。

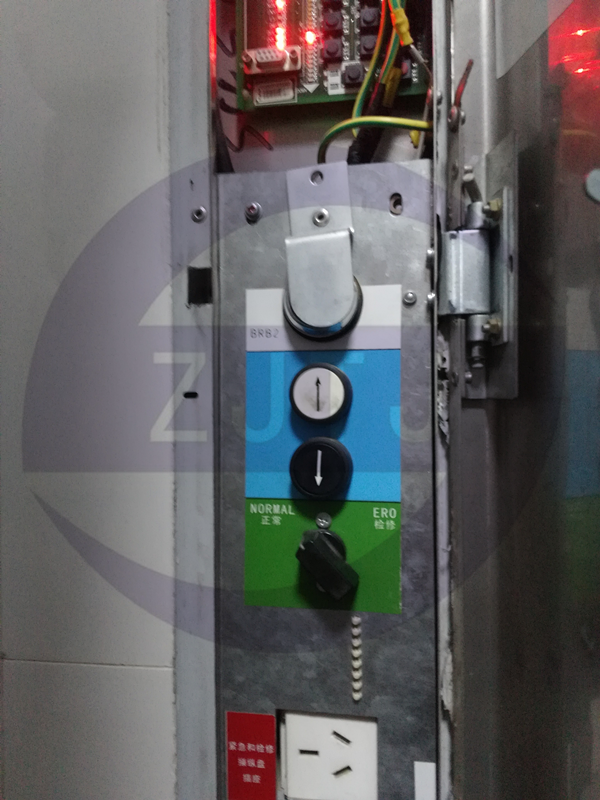

5.將松閘鑰匙(此鑰匙的目的是接通制動器應急電源)插入BRB2鑰匙孔內轉動后保持在動作位置。

6.按住或按一下BRB1按鈕(此按鈕的作用是打開制動器),轎廂向上運行一次(大約120mm),重復此操作可進行手動緊急救援操作。標有DZ的2顆紅色LED燈點亮?xí)r,表示轎廂已到達平層位置,可以停止手動緊急救援操作,打開層門與轎門后放出被困乘客。

注:本項操作需要注意緊急松閘裝置電源是否有效,在此項試驗或日常維護保養時,應確認電源的有效性。

限速器—安全鉗試驗

1.確認所有層門處于關閉狀態,轎廂內和1層或建筑物出口層層門外防止護欄,提醒乘客此電梯處于非服務狀態。

2.緊急電動運行(ERO)將轎廂運行至頂層端站下一層,轎門門頭位置略高于頂層層門地坎大約300mm

3.打開層門,將門阻止器放在層門中間,阻止層門關閉,鎖緊門阻止器,間隙大約150mm,便于觀察轎廂運行情況

4.將層門門鎖回路短接(便于觀察聯動試驗時轎廂制停情況),將層門門鎖短接插頭拔出(正常狀態為綠色NORMAL標識朝上),翻轉180度,插入臨近插件內,此時電梯處于層門門鎖回路短接狀態(短接狀態為黃色I(xiàn)NSPECTION標識朝上)

注:此短接插頭只能短接層門門鎖回路,且只能在檢修和緊急電動運行下運行電梯,電梯正常狀態下電梯無法運行。此裝置不是2號修改單后2.8(6)項層門和轎門旁路裝置。

5.檢修向下運行電梯,同時按RTB+REB按鈕一下(采用電磁鐵方式動作限速器),此時動作的限速器觸發安全鉗使轎廂制停。

復位限速器、安全鉗的方法:

1.同時按下REB + RRB 限速器開關復位開關(復位限速器)后,緊急電動運行(ERO)模式下操作轎廂向上運行,安全鉗機械裝置自動復位,斷開主電源手動松閘將轎廂運行到便于上轎頂位置,上轎頂恢復安全鉗電氣開關(手動復位式),電氣開關在中間位置為復位位置,其他位置為動作位置。

2.復位主電源開關,緊急電動運行(ERO)模式下行運行轎廂,確認安全鉗電氣開關和楔塊已經完全復位(轎廂在緊急電動運行(ERO)模式下運行并且無金屬摩擦轎廂導軌聲音),確認無誤后,將層門門鎖短接插頭拔出(短接狀態為黃色I(xiàn)NSPECTION標識朝上),翻轉180度,插入臨近插件內,(此時為綠色NORMAL標識朝上),將緊急電動運行(ERO)開關轉至正常狀態,觀察轎廂是否上行尋址后打開轎門(此時為電梯正常狀態),完成限速器與安全鉗試驗。
